傳力接頭在管道中有一定的多向位移作用
可拆式傳力接頭是由幾個構件組成

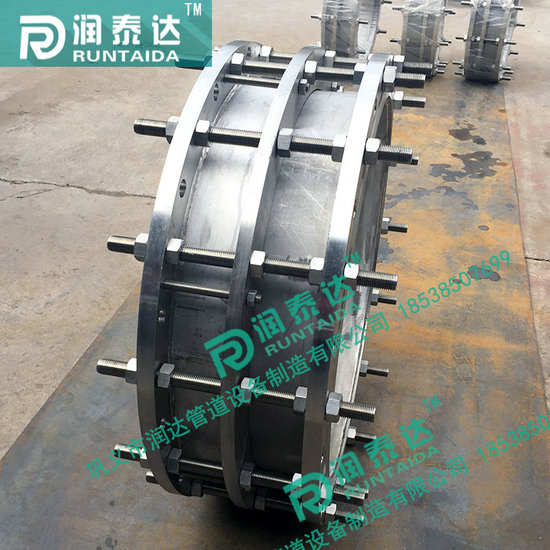

可拆式雙法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。 連接方式：法蘭式，工作壓力：0.6-1.6MPA，公稱通經：100-3200mm， 使用介質：水、污水。使用溫度：常溫， 密封材料：NBR，制造標準：GB/T12465-2002。
傳力接頭如何解決各個行業的需求的
傳力接頭在冶金、化工、給排水和污水處理等行業，主要作用于水泵于閥門和管道之間的連接。傳力接頭在管道運行中有一定的多向位移作用，對管道在運行中由于熱漲冷縮、地殼下陷和受力產生著重要的伸縮補償作用，因此伸縮接頭可以緩解管道運行中的盲板推力，對管道起到一定的保護，特別是對管道的安裝和維修提供了極大的便利。但是在水泵出口處和管道轉角處，在無固定支墩、無限位支墩和定向限為支墩支架的滑動管道連接中應采用傳力接頭和限位傳力接頭，或采用限位伸縮器（伸縮節）和防拉脫限位橡膠接頭，以及可采用限位伸縮接頭及卡箍柔性接頭，因為傳力接頭通過傳力螺栓（即全絲螺栓）能把啟泵時的盲板推力傳導到泵和管道各部位，避免推力集中于管道轉角處或泵的近端，發生沖擊力損傷設備。
VSSJAF型雙法蘭傳力接頭材料表
|
序號 |
名稱 |
數量 |
材料 |
|
1 |
本體 |
1 |
QT400-15、Q235A、ZG230-450、20 |
|
2 |
密封圈 |
1 |
NBR |
|
3 |
壓蓋 |
1 |
QT400-15、Q235A、ZG230-450、20 |
|
4 |
限位短管法蘭 |
1 |
Q235A、20、16Mn |
|
5 |
螺母 |
4n |
Q235A、20、1Cr18Ni9Ti |
|
6 |
長螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
|
7 |
螺柱 |
n |
Q235A、35、1Cr18Ni9Ti |
