可拆式雙法蘭傳力接頭重要用于松套連接

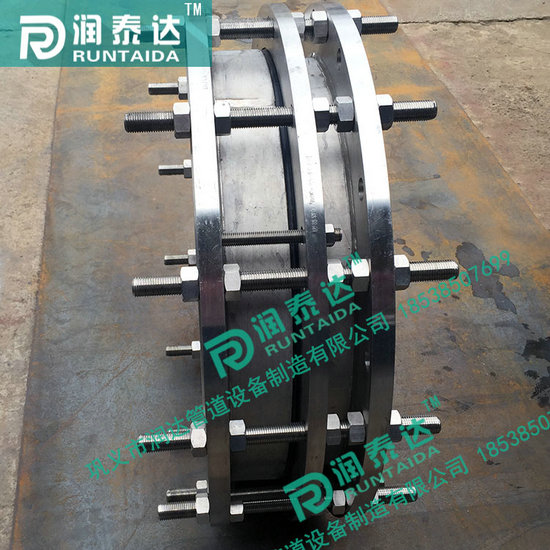

SSJAFC型可拆式雙法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。
可拆卸傳力接頭 適用于兩邊均與法蘭連接的管路中，安裝時調節(jié)產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。
VSSJAFC型可拆式雙法蘭傳力接頭連接方式：法蘭式，工作壓力：0.6-1.6MPA，公稱通經：100-3200mm， 使用介質：水、污水。使用溫度：常溫， 密封材料：NBR，制造標準：GB/T12465-2002。
VSSJAFC型可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節(jié)產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。
|
公稱通徑DN |
管子外徑 |
外形尺寸 |
伸縮量△L |
n-Th |
||||
|
DW |
Do |
D |
L |
L1 |
0.6-1.6MPa |
2.5MPa |
||
|
65 |
76 |
76 |
155 |
645 |
180 |
90 |
2-M12 |
2-M12 |
|
80 |
89 |
89 |
165 |
|||||
|
100 |
108 |
108 |
190 |
2-M16 |
||||
|
114 |
114 |
195 |
||||||
|
125 |
133 |
133 |
215 |
|||||
|
140 |
140 |
225 |
||||||
|
150 |
159 |
159 |
245 |
2-M16 |
3-M16 |
|||
|
168 |
168 |
255 |
||||||
|
200 |
219 |
219 |
310 |
645 |
180 |
90 |
2-M16 |
3-M16 |
|
250 |
276 |
276 |
375 |
3-M20 |
4-M20 |
|||
|
300 |
325 |
325 |
440 |
655 |
220 |
110 |
5-M20 |
|
|
350 |
377 |
377 |
490 |
4-M20 |
||||
|
400 |
426 |
426 |
540 |
|||||
|
450 |
480 |
480 |
590 |
5-M20 |
6-M20 |
|||
|
500 |
530 |
530 |
645 |
|||||
|
600 |
630 |
630 |
750 |
|||||
|
700 |
720 |
720 |
850 |
6-M20 |
7-M20 |
|||
|
800 |
820 |
826 |
965 |
1075 |
290 |
150 |
6-M24 |
8-M24 |
|
900 |
920 |
926 |
4065 |
7-M24 |
9-M24 |
|||
|
1000 |
1020 |
1026 |
1165 |
|||||
|
1200 |
1220 |
1226 |
1365 |
8-M24 |
10-M24 |
|||
|
1400 |
1420 |
1428 |
1590 |
9-M27 |
12-M27 |
|||
|
1500 |
1520 |
1528 |
1690 |
|||||
|
1600 |
1620 |
1628 |
1795 |
10-M27 |
14-M27 |
|||
|
1800 |
1820 |
1828 |
2000 |
11-M27 |
15-M30 |
|||
|
2000 |
2020 |
2030 |
2200 |
12-M27 |
16-M30 |
|||
|
2200 |
2220 |
2230 |
2420 |
13-M27 |
|
|||
|
2400 |
2420 |
2430 |
2635 |
14-M30 |
||||
|
2600 |
2620 |
2630 |
2835 |
15-M30 |
||||
|
2800 |
2820 |
2830 |
3040 |
16-M33 |
||||
|
3000 |
3020 |
3030 |
3240 |
17-M33 |
||||
