潤達管道法蘭式傳力接頭的定制圖例大全

2017-3-27 9:05:09??????點擊：

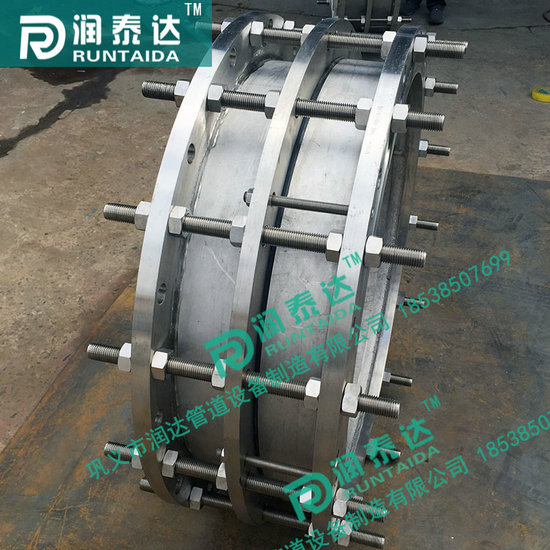

廠家價格316L不銹鋼法蘭式傳力接頭的定制規格圖例大全

316L是含鉬不銹鋼種,由于鋼中含鉬，該鋼種總的性能優于310和304不銹鋼，高溫條件下，當硫酸的濃度低于15%或高于85%時，316L不銹鋼具有廣泛的用途。316L不銹鋼還具有良好的耐氯化物侵蝕的性能，所以通常用于海洋環境。316L不銹鋼材質由于添加Mo，耐腐蝕性能，特別是耐點蝕性能優秀。

廠家價格316L不銹鋼法蘭式傳力接頭又叫雙法蘭傳力接頭、單法蘭傳力接頭、可拆式傳力接頭、伸縮節、補償器、伸縮器、伸縮接頭。是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，而且對泵、閥門等設備起到一定保護作用。

雙法蘭傳力接頭：由本體、密封圈、壓蓋、伸縮短管等主要部件組成VSSGAF(C2F)型雙法蘭傳力接頭適用于兩邊均與法蘭連接的管道中。安裝時調節產品兩端與管道或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。標記示例：公稱壓力為1.6MPa,公稱通經為800mm,本體材料為QT400-15球墨鑄鐵，表面需涂塑的可拆式雙法蘭松套傳力接頭標記為：補償接頭 CC2F16800QS GB/12465-2002。

公稱同徑 DN	管子外徑 DW	長度L		法蘭連接尺寸
		L1	L2	0.6MPa			1.0MPa
				D	D1	n-d	D	D1	n-d
65	76	105	118	160	130	4-14	185	145	4-18
80	89			190	150	4-18	200	160	8-18
100	108		123	210	170		220	180
	114			240	200	8-18	250	210
125	133			265	225		285	240	8-22
	140
150	159						340	295
	168
200	219			320	280
250	273		129	375	335	12-18	395	350	12-22
300	325	130		440	395	12-22	445	400	12-22
350	355		159	490	445		505	460	16-22
	377
400	406			540	495	16-22	565	515	26-26
	426
450	457			595	550	16-22	615	565	20-26
	480
500	508			645	600	20-22	670	620
	530
600	610			755	705	20-26	780	725	20-30
	630
700	720			860	810	24-26	895	840	24-30
800	820	220	255	975	920	24-26	1015	950	24-33
900	920			1075	1020		1115	1015	28-33
1000	1020			1175	1120	28-30	1230	1160	28-36
1200	1220			1405	1340	32-33	1455	1380	32-40
1400	1420		270	1630	1560	36-36	1675	1590	36-42
1600	1620			1830	1760	40-36	1915	1820	40-48
1800	1820			2045	1970	44-40	2115	2020	44-48
2000	2020			2265	2180	48-42	2325	2230	48-48
2200	2220		275	2475	2390	52-42	2550	2440	52-56
2400	2420			2685	2600	56-42	2760	2650	56-56
