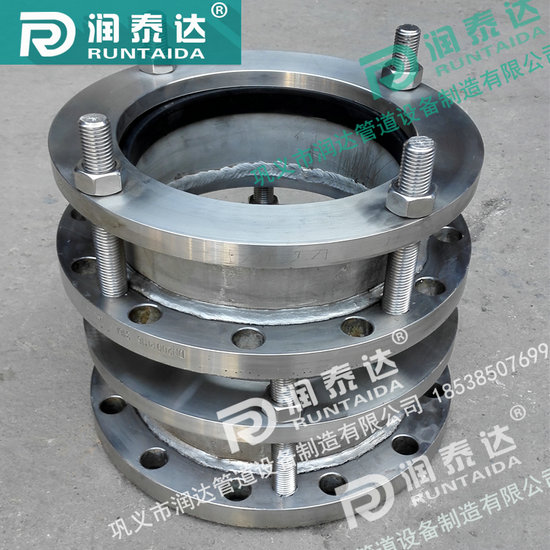

雙法蘭傳力接頭的安裝步驟是什么

2017-3-8 14:02:54??????點擊：

雙法蘭傳力接頭采用線切割工藝時，切割工藝應適用于被切割材料，不應出現裂紋等危害性缺陷。切割前應進行材料標記移植，以防材料混用。碳鋼Q235鋼板不再進行機械加工時，應將切割面上的氧化皮、熔渣、飛濺物等清除干凈，并將切割面處理平整。機械沖剪后的鋼材邊緣不得有裂紋、毛刺和缺棱現象。碳素鋼在環境溫度低于-20℃，合金鋼在環境溫度低于O℃時，不宜采用機械沖剪。

對線切割后產生裂紋的鋼板，焊后應立即進行熱處理，否則應做后熱處理。雙法蘭傳力接頭的焊后熱處理應按照DL/T 752的規定進行，但焊后熱處理的最高，恒溫溫度應比兩側母材及焊縫熔敷金屬三者中最低溫度低20℃～30℃。

雙法蘭傳力接頭的安裝步驟:

1、先把中間壓蓋螺母松開，使密封圈處于幾乎不能工作狀態，然后再調整短管，調整的尺寸按1/2ΔL為最佳，再調整好接頭，并去掉螺柱的第一個螺母，使管道通心，并使螺柱的頭對準管道法蘭孔，便可進行一端安裝。

2、螺母加壓要對稱，逐步扭緊。

3、再安另一端法蘭，方法類推。

4、對稱逐漸壓緊壓蓋螺母，以適為可。

5、工作時，發現局部密封不嚴，可在局部壓緊壓蓋螺母，以不泄漏為止，兩端密封不嚴，逐步擰緊法蘭兩端螺母，至不漏為止。

公稱通徑DN	管子外徑 Dw	外形尺寸		法蘭連接尺寸
		L	△L	0.6MPa				1.0MPa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	20-M27	36
700	720	240		860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	370		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	380		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
